SMC (ترکیب قالبگیری ورق)
مناسب برای تولید انبوه محصولاتی که نیاز به کیفیت سطح بالا و مقاومت در برابر آب و هوا دارند، به هزینه حساس هستند و نیازی به استحکام ساختاری شدید یا خواص سبک وزن ندارند. از مزایای آن می توان به عملکرد قالب گیری پایدار، پرداخت سطح خوب و اتوماسیون بالغ اشاره کرد. با این حال، نسبتا سنگین است، با خواص مکانیکی محدود (در مقایسه با کامپوزیت های فیبر پیوسته) و دقت ابعادی.
HP-RTM (قالب سازی انتقال رزین با فشار بالا)
مناسب برای اجزای ساختاری که به سختی/استحکام بالا، طراحی سبک وزن و پیوستگی الیاف نیاز دارند، یا زمانی که نسبت مقاومت به وزن یک عامل کلیدی در ساخت است. مزایای آن عبارتند از استحکام بالای محصول نهایی و توانایی تولید قطعات ساختاری با دیواره نازک و دهانه بزرگ. معایب آن فرآیندهای پیچیده، هزینه های بالا برای قالب ها، ابزارآلات و مواد و الزامات سختگیرانه کنترل فرآیند است. زمان چرخه و بهره وری توسط سیستم پخت محدود می شود.
1. تفاوت مادی
|
| SMC | HP-RTM |
| نوشتن | الیاف خرد شده (عمدتاً الیاف شیشه) پلی استر یا غیراشباع پرکنندههای ماتریس رزین/بازدارندههای شعله/شتابدهندهها تقویتکنندهها. مواد به شکل ورق (ترکیب از پیش مخلوط شده) ارائه میشود. | رزین مایع با ویسکوزیته پایین (جایگزین اپوکسی/پلیاستر غیراشباع/استایرن و غیره) (جایگزین اپوکسی/پلیاستر غیراشباع/استایرن و غیره) (پارچه یک طرفه، پارچه بافته شده، پارچه چند لایه، پارچه چند لایه، پریفرم الیاف پیوسته) تزریق میشود. |
| فیبر خواص | الیاف خرد شده یا با جهت گیری تصادفی، بدون تقویت پیوسته الیاف - عملکرد در همه جهات متعادل است (ایزوتروپیک)، اما استحکام و سفتی خاص کمتر از کامپوزیت های الیاف پیوسته است. | الیاف پیوسته (شیشه، کربن، یا هیبرید)، با جهتگیری قابل تنظیم، ویژگیهای مکانیکی عالی، بهویژه در امتداد جهت فیبر. |
| فرمول a مزیت | بهراحتی مقاوم در برابر شعله (معمولاً با رتبهبندی UL94 V-0 یا مطابقت با استانداردهای بازدارنده شعله خودرو)، با مقاومت در برابر آب و هوا و پایداری ابعادی. | با سیستمهای رزینی قابل انتخاب برای افزایش پایداری حرارتی، چسبندگی و تاخیر در شعله میتواند به بخشهای حجمی شیشه یا فیبر کربن بالا (استحکام بالا، سختی بالا، سبک وزن) دست یابد (اگرچه اصلاحات ضد شعله ممکن است پیچیدهتر و پرهزینهتر باشند). |
| سطح و پس از درمان | سطحی صاف را فراهم می کند که به راحتی برای رنگ آمیزی و پوشش مناسب است. | باید به کنترل نفوذ سطح قالب و رزین توجه کرد. معمولاً برای دستیابی به کیفیت سطح بالا، پس پردازش مورد نیاز است. |
2. کیفیت محصول نهایی
|
| SMC | HP-RTM |
| مکانیکی خواص | استحکام کششی و برشی متوسط است و برای قطعاتی که تحت بارهای یکنواخت هستند یا برای پوششهای غیر باربر اولیه مناسب است. مقاومت در برابر ضربه متوسط است، اگرچه الیاف خرد شده دارای مزیت جذب انرژی هستند. | در امتداد جهت فیبر، استحکام و سفتی می تواند بسیار بیشتر از SMC باشد. مقاومت در برابر خستگی و مقاومت در برابر ترک برتری دارد و آن را برای سازه های باربر یا اجزای تحت فشار زیاد یا نیروهای پیچشی مناسب می کند. |
| بعدی دقت و ثبات | با فشار دادن، با ثبات ابعادی خوب تشکیل شده است. با این حال، تحمل برای ضخامت و ویژگی های هندسی کوچک تحت تأثیر جریان مواد و طراحی قالب است. | نیازمندی های بالا برای کنترل ضخامت و پر شدن موضعی؛ اگر تزریق و تهویه به خوبی طراحی شده باشند، می توان به دقت ابعادی بالایی دست یافت، اما انقباض رزین نیز به کنترل و جبران دقیق نیاز دارد. |
| کیفیت سطح / ظاهر | می تواند به طور مستقیم به یک سطح صاف، مناسب برای الزامات زیبایی شناسی پوشش های در معرض، با چسبندگی خوب رنگ دست یابد. | سطوحی که مستقیماً شکل گرفته اند ممکن است برای دستیابی به همان سطح ظاهری مانند SMC نیاز به عملیات پس از درمان (لاک، پرداخت، پوشش یا فیلم) داشته باشند. اما از فناوری ژل کت یا غشایی حالت رایج نیز می توان برای بهبود ظاهر استفاده کرد که باعث افزایش هزینه می شود. |
3. مطبوعات و تجهیزات کمکی
SMC به سرمایهگذاری نسبتاً کم تجهیزات نیاز دارد و از نظر فناوری بالغ و پایدار است. به طور معمول، پردازش SMC فقط به یک پرس، مجموعهای از قالبها و یک سیستم گرمایشی برای تولید قطعات نیاز دارد. الزامات عملکردی برای مطبوعات زیاد نیست. مواد خام را می توان مستقیماً به شکل ورق خریداری کرد و با استفاده از دستگاه برش SMC وزن و برش داد. پس از قالبگیری، قطعات تکمیلشده فقط به سنبادهزنی نیاز دارند.

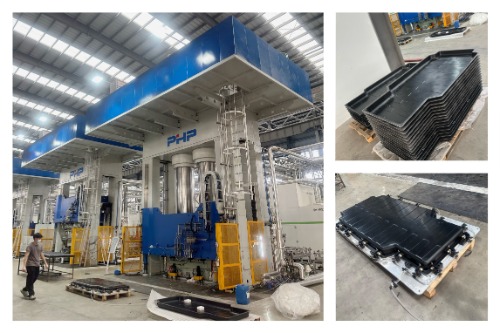

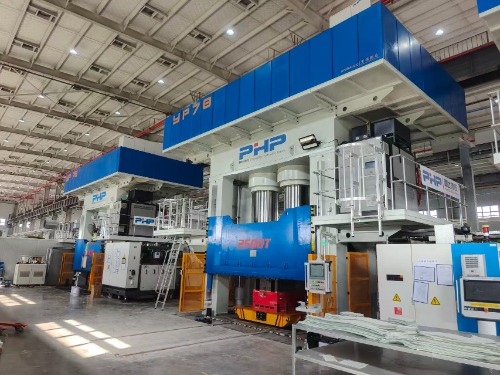

HP-RTM به سرمایهگذاری تجهیزات بالاتری نیاز دارد. به طور معمول، مواد ابتدا باید از قبل گرم شده و از قبل ساخته شوند، سپس تحت قالبگیری تزریقی فشار بالا در پرس با تناژ بزرگ قرار بگیرند و در نهایت با استفاده از برش لیزری برش داده شوند. کل فرآیند - از مواد خام تا محصول نهایی - به تجهیزاتی از جمله: پرس 100 تا 200 تنی (با سیستم گرمایش)، پرس قالب گیری 2500 تا 3500 تنی (با گرمایش) نیاز دارد. سیستم، سیستم خلاء، و عملکرد تراز کردن چهار گوشه)، دو مجموعه قالب، دستگاه برش، دستگاه تزریق رزین، تجهیزات خنککننده و پخت، برش لیزری و تستگیر هوا. سرمایهگذاری اولیه قابل توجه است.
4. دیگران
تعمیر و نگهداری و قابلیت بازیافت: هر دو SMC و HP-RTM سیستمهای گرماسخت هستند و بازیافت را مشکل میکنند.
سبک سازی: HP-RTM (مخصوصاً هنگام استفاده از فیبر کربن) میتواند به طور قابل توجهی وزن را در مقایسه با SMC کاهش دهد. هنگامی که روی محفظههای باتری اعمال میشود، میتواند برد خودرو را بهبود بخشد یا هزینههای کلی باتری را کاهش دهد.
زنجیره تامین / خطر در دسترس بودن: زنجیره تامین برای فیبر خرد شده SMC معمولاً پایدار است. الیاف کربن و رزینهای با کارایی بالا میتوانند نوسانات قیمتی قابلتوجهی را در طول عرضه کم تجربه کنند که نیاز به ارزیابی پایداری عرضه بلندمدت دارد.
انعطاف پذیری فرآیند: HP-RTM برای ساختارهای پیچیده یکپارچه انعطافپذیرتر است و تعداد قطعات مونتاژ بعدی را کاهش میدهد (وزن سبک و مراحل مونتاژ کمتر)، اما قالبها و فرآیندها سختتر میشوند. SMC برای تولیدات با حجم بالا با حداقل تغییرات طراحی مناسبتر است.
خطرات ایمنی و عملیاتی: سیستمهای تزریق رزین HP-RTM و عملآوری ممکن است شامل اجزای سمی یا فرار با ویسکوزیته پایین باشد که به کنترل دقیقتر محیط کار، تهویه و تجهیزات حفاظت فردی نیاز دارد.
5. خلاصه
|
| SMC | HP-RTM |
| فیبر Type | الیاف تصادفی خرد شده | الیاف پیوسته (محور) |
| هزینه مواد در هر قطعه | کم | بالا (به دلیل هزینه فیبر کربن/اپوکسی) |
| پیچیدگی ابزار / تجهیزات | میانه (گرمایش با فشار) | بالا (نیاز به اندازه گیری تزریق، قالب های مهر و موم شده، گرمایش، و خلاء) |
| زمان چرخه / ظرفیت تولید | مناسب برای تولید در حجم بالا | ظرفیت تولید به پخت رزین بستگی دارد. را می توان از طریق پردازش موازی افزایش داد. |
| کیفیت سطح | عالی (دستیابی به سطحی صاف و جذاب به راحتی) | به پردازش یا تکنولوژی فیلم اضافی نیاز دارد |
| استحکام سازه / سبک وزن | وسط | بالا (به خصوص هنگام استفاده از فیبر کربن) |
| مقاوم در برابر شعله / مقاوم در برابر آب و هوا | به راحتی از طریق فرمولاسیون قابل دستیابی است | نیاز به فرمولاسیون تخصصی، با هزینه بالا |
| اجزای قابل اجرا | پوشش های زیبایی شناختی، درب ها و قطعات با حجم بالا | محفظه های باربر، آرماتورها و سازه های مجتمع پیچیده |
