پرس قالب گیری RTM کارایی تولید را افزایش می دهد

باز کردن قفل بهره وری بیشتر با فناوری پیشرفته RTM Press

دستیابی به تعالی تولید مستلزم نوآوری مستمر در فناوری فرآیند است و پرس قالب گیری انتقال رزین (RTM) به عنوان یک قطعه محوری از تجهیزات در این سفر می ایستد. حرکت فراتر از روش‌های قالب‌گیری باز سنتی یا تکنیک‌های کندتر تولید کامپوزیت، مدرن پرس قالب گیری RTM یک رویکرد سیستم بسته ارائه می دهد که به طور قابل توجهی نرخ تولید را افزایش می دهد، کیفیت قطعه را بهبود می بخشد و ضایعات مواد و اثرات زیست محیطی را کاهش می دهد. این مقاله عمیقاً به مزایای اصلی ادغام پرس RTM در گردش کار تولید شما می پردازد و تجزیه و تحلیل دقیقی از اصول عملیاتی، مزایای کلیدی و عوامل حیاتی برای اجرای موفقیت آمیز آن ارائه می دهد. ما بررسی خواهیم کرد که چگونه این فناوری نه تنها کارایی را افزایش می دهد، بلکه فرصت های جدیدی را برای ایجاد قطعات کامپوزیتی با کارایی بالا و پیچیده ای که قبلاً تولید آنها چالش برانگیز یا پرهزینه بود، باز می کند. با درک کامل قابلیت‌های فرآیند RTM، تولیدکنندگان می‌توانند تصمیمات آگاهانه‌ای برای ساده‌سازی عملیات خود، کاهش هزینه کلی هر قطعه و کسب مزیت رقابتی در بازار بگیرند.

چگونه یک پرس RTM تولید قطعه کامپوزیتی را تغییر می دهد

عملیات اساسی پرس قالب گیری RTM شامل تزریق یک رزین مایع به داخل یک قالب بسته حاوی یک پیش‌فرم الیاف خشک است. این فرآیند به ظاهر ساده با کنترل دقیق پارامترهای متعددی اداره می شود که با هم کیفیت و سازگاری قسمت نهایی را تعیین می کنند. تبدیل از مواد خام به یک جزء تمام شده و با استحکام بالا گواهی بر پیچیدگی مهندسی سیستم پرس RTM است.

چرخه گام به گام فرآیند RTM

یک چرخه معمولی RTM را می توان به چندین مرحله مجزا تقسیم کرد که هر کدام برای موفقیت عملیات حیاتی هستند. درک این چرخه برای درک چگونگی افزایش کارایی مطبوعات ضروری است.

• آماده سازی قالب و قرار دادن پریفرم: این فرآیند با آماده سازی دو نیمه قالب فلزی همسان آغاز می شود. یک عامل رهاسازی برای اطمینان از قالب‌گیری آسان قسمت نهایی اعمال می‌شود. تقویت کننده الیاف خشک که می تواند به شکل پارچه های بافته شده، حصیرهای دوخته شده یا پریفرم های بافته شده باشد، دقیقاً بریده شده و در نیمه پایینی حفره قالب قرار می گیرد. این پریفرم خواص ساختاری و شکل قسمت نهایی را مشخص می کند.
• بستن و بستن قالب: سپس نیمه بالایی قالب روی نیمه پایینی پایین می آید و سیستم هیدرولیک یا الکتریکی قدرتمند پرس RTM نیروی گیره قابل توجهی را برای آب بندی قالب اعمال می کند. این نیرو برای مقاومت در برابر فشار داخلی ایجاد شده در حین تزریق رزین بدون ایجاد جدا شدن قالب یا ایجاد جرقه بسیار مهم است. دقت سیستم بستن تضمین می کند که ضخامت قطعه در هزاران چرخه ثابت و قابل تکرار است.
• تزریق و درمان رزین: یک سیستم رزین پیش مخلوط، اغلب یک پلیمر ترموست مانند اپوکسی، وینیل استر یا پلی استر، برای حذف هوای محبوس شده، گاز زدایی می شود و سپس تحت فشار و نرخ جریان کنترل شده به قالب مهر و موم شده تزریق می شود. رزین از طریق پیش‌فرم فیبر جریان می‌یابد، الیاف را کاملا خیس می‌کند و هوا را از طریق دریچه‌های استراتژیک جابجا می‌کند. هنگامی که قالب پر شد، قطعه تحت شرایط کنترل شده با درجه حرارت نگه داشته می شود تا سخت شود، فرآیندی که در آن رزین تحت یک واکنش شیمیایی قرار می گیرد تا به یک ماتریس پلاستیکی جامد و سفت تبدیل شود.
• تخریب و پس پردازش: پس از تکمیل چرخه پخت، نیروی گیره آزاد می شود، قالب باز می شود و قسمت تمام شده خارج می شود. بسته به کاربرد، قطعه ممکن است پس از پردازش جزئی، مانند برش مواد اضافی یا سوراخ کردن سوراخ‌ها، انجام شود، اما اغلب محصولی به شکل شبکه است که به طور قابل توجهی کار ثانویه را در مقایسه با روش‌های دیگر کاهش می‌دهد.

اجزای کلیدی سیستم برای عملکرد بهینه

کارایی کل فرآیند RTM به شدت به عملکرد و ادغام اجزای اصلی آن بستگی دارد. یک پرس RTM مدرن چیزی بیش از یک دستگاه بستن است. این یک سلول تولیدی یکپارچه است.

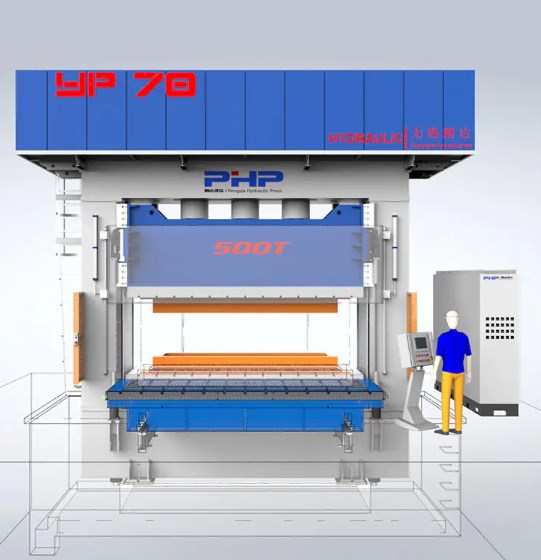

• قاب مطبوعاتی و واحد بستن: این ستون فقرات سیستم است که یکپارچگی ساختاری و نیروی مورد نیاز برای بسته نگه داشتن قالب را فراهم می کند. پرس های مدرن نیروهای گیره قابل برنامه ریزی و بسیار تکرار شونده را ارائه می دهند.
• سیستم تزریق: این شامل متر رزین و کاتالیزور، میکسرها و پمپ های تزریق می شود. دقت در اندازه گیری و اختلاط برای دستیابی به شیمی رزین سازگار و در نتیجه خواص مکانیکی ثابت در قسمت نهایی حیاتی است.
• واحد کنترل دمای قالب (TCU): TCU یک سیال حرارتی را از طریق کانال‌هایی در قالب به گردش در می‌آورد تا آن را تا دمای دقیق مورد نیاز برای جریان بهینه رزین و سینتیک پخت گرم کند. کنترل دقیق دما برای دستیابی به زمان چرخه کوتاه و قطعات با کیفیت بالا غیر قابل مذاکره است.
• کنترل کننده منطقی قابل برنامه ریزی (PLC): PLC مغز عملیات است که کل چرخه را از بسته شدن و بستن قالب تا تزریق، درمان و قالب‌گیری خودکار می‌کند. این دستور العمل ها را برای قسمت های مختلف ذخیره می کند، تکرارپذیری را تضمین می کند و امکان ثبت داده ها را برای اهداف کنترل کیفیت فراهم می کند.

عوامل حیاتی برای انتخاب تجهیزات RTM مناسب

انتخاب پرس قالب گیری RTM یک سرمایه گذاری قابل توجه است و تصمیم باید بر اساس ارزیابی کامل نیازهای تولیدی شما باشد. مطبوعاتی که برای یک کاربرد کاملاً مناسب است ممکن است برای دیگری ناکافی باشد. بنابراین ارزیابی دقیق مشخصات فنی، الزامات عملیاتی و اهداف بلندمدت تولید بسیار مهم است. برای تولیدکنندگانی که به دنبال بهینه سازی فرآیند خود هستند، درک تفاوت های ظریف مشخصات دستگاه RTM فشار پایین یک نقطه شروع اساسی است. سیستم‌های کم فشار مزایای مشخصی از جمله کاهش هزینه‌های ابزارآلات، توانایی استفاده از قالب‌های مقاوم کمتر و مصرف انرژی کمتر را ارائه می‌کنند که آنها را برای قطعات بزرگ مانند پره‌های توربین بادی یا وان‌هایی که فشار تزریق بسیار بالا مورد نیاز نیست، ایده‌آل می‌کند.

تجزیه و تحلیل نیروی بستن و اندازه صفحه

نیروی گیره، که بر حسب تن اندازه گیری می شود، و اندازه صفحه، که حداکثر سطح قالب را مشخص می کند، دو ویژگی اساسی و در عین حال حیاتی هستند. نیروی گیره مورد نیاز توسط ناحیه پیش بینی شده قطعه (از جمله سیستم رانر) و حداکثر فشار تزریق مورد انتظار در داخل حفره قالب تعیین می شود. نیروی گیره ناکافی منجر به انحراف قالب و فلش، ایجاد ضایعات و نیاز به کار پس از پردازش می شود. جدول زیر یک مقایسه کلی از نحوه ارتباط اندازه قطعه با الزامات نیروی گیره معمولی ارائه می دهد.

فراتر از نیرو، اندازه صفحه باید با ابعاد فیزیکی قالب، از جمله هر گونه لوازم جانبی مانند کشنده هسته هیدرولیک یا اسلاید، سازگار باشد. همچنین برای اطمینان از سازگاری با ابزار شما، باز شدن نور روز (حداکثر ارتفاع قالب که پرس می تواند بپذیرد) و ضربه پرس بسیار مهم است.

ارزیابی سیستم های کنترل و یکپارچه سازی اتوماسیون

سطح پیچیدگی در سیستم کنترل مطبوعات به طور مستقیم بر سهولت استفاده، تکرارپذیری و یکپارچگی داده ها تأثیر می گذارد. یک سیستم مدرن مبتنی بر PLC با صفحه نمایش لمسی HMI (رابط انسان و ماشین) به اپراتورها اجازه می دهد تا صدها دستور غذا را وارد کرده و ذخیره کنند. پارامترهای کلیدی مانند فشار تزریق، سرعت جریان، دمای رزین و دمای قالب باید به صورت حلقه بسته نظارت و کنترل شوند. برای عملیات با هدف تولید با حجم بالا، پتانسیل اتوماسیون باید یک ملاحظات کلیدی باشد. این شامل ادغام با ربات‌ها برای بارگیری پیش‌فرم و تخلیه قطعه نهایی، و همچنین با تجهیزات بالادست و پایین دست است. یک سیستم کنترل قوی چیزی است که یک سازنده را قادر می سازد تا به طور مداوم قطعات با کیفیت بالا تولید کند و داده های ردیابی مورد نیاز بسیاری از صنایع پیشرفته را فراهم می کند.

افزایش کیفیت قطعه و دستیابی به مقرون به صرفه بودن

محرک اصلی برای پذیرش فناوری RTM، بهبود قابل توجه کیفیت قطعه و مزایای اقتصادی مرتبط با آن است. برخلاف فرآیندهای قالب‌گیری باز، RTM قطعاتی با دو سطح صاف و تمام شده (سمت A و B-side) تولید می‌کند که برای کاربردهای زیبایی بسیار مطلوب است. فرآیند قالب بسته همچنین منجر به نسبت فیبر به رزین بسیار سازگارتر و خواص مکانیکی برتر می شود زیرا معماری الیاف در طول مرحله کاربرد رزین مختل نمی شود. هنگام ارزیابی گزاره ارزش کلی، ضروری است که a تجزیه و تحلیل هزینه فایده RTM در مقابل دراز کردن دست . در حالی که سرمایه گذاری اولیه در پرس RTM و قالب های فلزی منطبق بیشتر از ابزار برای نصب دستی است، صرفه جویی درازمدت قابل توجه و چندوجهی است.

خواص مکانیکی برتر و پرداخت سطحی

مزایای کیفی RTM غیرقابل انکار است. این فرآیند امکان استفاده از تقویت‌کننده‌های فیبر پیوسته با کارایی بالا را فراهم می‌آورد که به صورت کنترل‌شده برای بهینه‌سازی استحکام و سفتی در جهت‌های خاص قرار گرفته‌اند. تثبیت تحت فشار و گرما منجر به یک کامپوزیت با محتوای خالی بسیار کم (معمولاً کمتر از 1٪) می شود که مستقیماً به مقاومت برشی بین لایه ای و مقاومت در برابر خستگی بالاتر تبدیل می شود. علاوه بر این، سطحی که سطح قالب را تکرار می‌کند، کیفیت فوق‌العاده‌ای دارد و اغلب به یک سطح کلاس A مستقیماً از قالب می‌رسد، که نیاز به سمباده‌زنی و آماده‌سازی رنگ را از بین می‌برد یا به شدت کاهش می‌دهد. این یک تضاد کامل با لایی‌آپ دستی است، جایی که قسمت باز قطعه ناهموار است و برای دستیابی به سطح قابل قبول نیاز به کار قابل توجهی دارد.

کاهش هزینه های عملیاتی و اثرات زیست محیطی

مزایای اقتصادی RTM بسیار فراتر از پس انداز نیروی کار است. ماهیت قالب بسته این فرآیند حاوی انتشار استایرن (برای رزین های پلی استر و وینیل استر) و VOCs (ترکیبات آلی فرار) بسیار موثرتر از قالب گیری باز است و به تولیدکنندگان کمک می کند تا قوانین سختگیرانه زیست محیطی را رعایت کنند و محل کار ایمن تری ایجاد کنند. استفاده از مواد نیز کارآمدتر است. در چیدمان دست، رزین اضافی معمول است که منجر به ضایعات و قطعات سنگین‌تر می‌شود. تزریق دقیق RTM مقدار رزین مورد استفاده را کنترل می کند و در نتیجه وزن قطعه کمتر و هزینه مواد کاهش می یابد. فهرست زیر به تشریح زمینه های کلیدی صرفه جویی در هزینه ها می پردازد:

• کاهش هزینه نیروی کار: RTM نسبت به لایی‌آپ دستی کار بسیار کمتری دارد. یک اپراتور منفرد اغلب می تواند چندین پرس را مدیریت کند، در حالی که تنظیم دست به کارگران ماهر برای هر قسمت نیاز دارد.
• بهره وری مواد: اندازه گیری دقیق رزین و یک قالب بسته ضایعات را به حداقل می رساند و منجر به صرفه جویی مستقیم در مواد خام می شود.
• کاهش مجدد کار و ضایعات: تکرارپذیری و اتوماسیون بالای RTM منجر به تولید قطعات دائمی خوب، کاهش چشمگیر نرخ رد و هزینه های مربوط به تعمیر قطعات معیوب می شود.
• هزینه های کمتر سازگاری با محیط زیست: کاهش انتشار گازهای گلخانه ای بار سیستم های تهویه و کاهش هوا را کاهش می دهد و در نتیجه هزینه های عملیاتی کمتری برای کارخانه به همراه دارد.

بهینه سازی فرآیند RTM برای هندسه های پیچیده

با افزایش تقاضا برای قطعات کامپوزیتی سبک، قوی و پیچیده، توانایی فرآیند RTM برای تطبیق با طرح‌های پیچیده به یک مزیت بزرگ تبدیل می‌شود. با این حال، قالب‌گیری موفقیت‌آمیز قطعات با کشش‌های عمیق، زیر برش‌ها یا ضخامت‌های متفاوت نیازمند یک رویکرد پیچیده برای طراحی قالب و کنترل فرآیند است. برای مهندسانی که با این چالش ها مقابله می کنند، بهترین ها را پیدا می کنند پارامترهای قالب گیری RTM برای کامپوزیت های ضخیم یک کار رایج و حیاتی است. مقاطع ضخیم مستعد گرمای بیش از حد مرطوب یا گرمازا ناقص در طول پخت هستند که می تواند منجر به حفره های داخلی یا ترک خوردگی ماتریکس شود. بهینه سازی پارامترهایی مانند محل گیت تزریق، محل دریچه، فشار تزریق و چرخه پخت چند مرحله ای برای اطمینان از نفوذ کامل رزین به پریفرم و پخت یکنواخت بدون نقص ضروری است.

استراتژی های قالب گیری قطعات پیچیده و عمیق

تولید قطعات با هندسه پیچیده نیاز به برنامه ریزی دقیق دارد تا اطمینان حاصل شود که رزین به طور یکنواخت جریان می یابد و به طور کامل حفره قالب را پر می کند. یک استراتژی کلیدی استفاده از نرم افزار دینامیک سیالات محاسباتی (CFD) برای شبیه سازی جریان رزین در مرحله پر کردن است. این شبیه‌سازی به شناسایی نقاط خشک بالقوه یا ردیابی مسابقه (جریان ترجیحی در امتداد کانال‌های با مقاومت کمتر) قبل از ساخت یک قالب کمک می‌کند. بر اساس شبیه سازی، مهندسان می توانند تعداد و مکان گیت های تزریق و دریچه های هوا را بهینه کنند. برای قطعات با کشش عمیق، ممکن است لازم باشد از چندین نقطه تزریق استفاده شود تا اطمینان حاصل شود که رزین به تمام نواحی پریفرم به طور همزمان می رسد. علاوه بر این، قالب ممکن است دارای ویژگی هایی مانند اسلایدها یا بالابرها برای ایجاد برش های زیرین باشد که به قطعه اجازه می دهد بدون آسیب قالب گیری شود.

اطمینان از درمان یکنواخت و به حداقل رساندن تنش های باقی مانده

در قطعات پیچیده، تغییرات ضخامت می تواند منجر به نرخ های پخت متفاوت شود. بخش های ضخیم تر به دلیل جرم حرارتی کندتر پخته می شوند یا به دلیل طبیعت گرمازا واکنش رزین می توانند بیش از حد گرم شوند. این عمل آوری غیر یکنواخت می تواند در تنش های پسماند قفل شود و منجر به تاب برداشتن قسمت یا عدم دقت ابعادی پس از قالب گیری شود. برای مقابله با این، سیستم کنترل دمای قالب باید دقیقاً منطقه بندی شود تا دماهای مختلف را به نواحی مختلف قالب برساند و مشخصات پخت یکنواخت تری را در سراسر قطعه ایجاد کند. علاوه بر این، استفاده از یک سیستم رزین با دمای گرمازای پیک پایین‌تر و تنظیم چرخه پخت با زمان‌های نگه‌داری مناسب و نرخ‌های رمپ، اقدامات کنترلی فرآیند حیاتی برای دستیابی به ثبات ابعادی در قطعات RTM پیچیده است.

حفظ پرس RTM برای قابلیت اطمینان طولانی مدت

برای اطمینان از اینکه پرس RTM به ارائه راندمان بالا و کیفیت قطعه در کل طول عمر عملیاتی خود ادامه می دهد، یک رژیم نگهداری پیشگیرانه و سیستماتیک غیرقابل مذاکره است. توقف برنامه ریزی نشده یکی از بزرگترین هزینه های تولید است و اغلب نتیجه نادیده گرفته شدن تعمیر و نگهداری است. یک دستگاه پرس که به خوبی نگهداری می شود نه تنها با اطمینان بیشتری کار می کند، بلکه دقت خود را نیز حفظ می کند، که مستقیماً با قوام قطعاتی که تولید می کند مرتبط است. یک جامع برنامه نگهداری برای پرس RTM باید توسعه داده شود و به شدت به آن پایبند باشد و وظایف روزانه، هفتگی، ماهانه و سالانه را در بر گیرد. این برنامه باید بر اساس توصیه‌های سازنده باشد، اما باید متناسب با حجم تولید خاص و شرایط محیطی تأسیسات شما باشد.

بررسی های ضروری تعمیر و نگهداری روزانه و هفتگی

بسیاری از مسائل مهم را می توان از طریق بازرسی های بصری ساده روزانه و بررسی های معمول شناسایی و پیشگیری کرد. این وظایف اولین خط دفاعی در برابر خرابی های بزرگ هستند.

• چک روزانه: اپراتورها باید نشت روغن هیدرولیک اطراف سیلندرها، سوپاپ ها و لوله ها را بررسی کنند. سطح روغن هیدرولیک در مخزن را بررسی کنید. به صداهای غیرعادی پمپ ها، موتورها یا مکانیسم بستن گوش دهید. شیلنگ های بخاری و اتصالات روی واحد کنترل دمای قالب را برای علائم سایش یا نشتی بررسی کنید.
• چک های هفتگی: صفحات را تمیز کنید تا از آسیب دیدن مواد زائد بر هم ترازی قالب یا کیفیت قطعه جلوگیری شود. وضعیت سیال هیدرولیک را از نظر علائم آلودگی یا تخریب بررسی کنید. کالیبراسیون سنسورهای فشار و دما را بررسی کنید. اتصالات الکتریکی را از نظر محکم بودن و علائم گرمای بیش از حد بررسی کنید.

تعمیر و نگهداری طولانی مدت فعال و جایگزینی قطعات

فراتر از وظایف روزانه و هفتگی، یک برنامه تعمیر و نگهداری عمیق تر برای رسیدگی به فرسودگی و پارگی قطعات در طول زمان مورد نیاز است. برای تأسیساتی که در چند شیفت کار می کنند، این سؤال مطرح می شود چگونه می توان خروجی را با یک پرس چند روزه RTM افزایش داد اغلب بوجود می آید. یک دستگاه پرس چند روزه، که دارای چندین ایستگاه قالب بین صفحات خود است، می تواند با اجازه دادن به پخت یک قسمت در حالی که قسمت دیگر در حال تزریق است و قطعه سوم در حال قالب گیری است، خروجی را به طرز چشمگیری افزایش دهد. با این حال، این ماشین آلات پیچیده نیاز به برنامه تعمیر و نگهداری دقیق تری دارد. فعالیت های کلیدی نگهداری طولانی مدت عبارتند از:

• تعمیرات اساسی سیستم هیدرولیک: تعویض دوره ای مایع هیدرولیک و فیلترها بسیار مهم است. با گذشت زمان، مهر و موم و شیلنگ در سیستم هیدرولیک تخریب می شود و باید به عنوان بخشی از یک برنامه تعمیر و نگهداری پیشگیرانه برای جلوگیری از خرابی فاجعه بار جایگزین شود.
• بازرسی پلاتین و تای بار: صفحات باید از نظر صاف بودن و میله های کراوات از نظر هرگونه نشانه ای از کشش یا امتیاز بررسی شوند. ناهماهنگی می تواند باعث نیروی گیره ناهموار و تغییرات ضخامت قطعه شود.
• سرویس سیستم تزریق: کنتورهای دقیق، میکسرها و پمپ های سیستم تزریق باید به طور منظم تمیز و سرویس شوند تا از تجمع رزین جلوگیری شود و از کنترل دقیق نسبت اطمینان حاصل شود. میکسرهای استاتیک باید طبق توصیه تعویض شوند.
• تایید سیستم کنترل: PLC، حسگرها و قفل های ایمنی باید به طور دوره ای آزمایش و کالیبره شوند تا از عملکرد صحیح آنها اطمینان حاصل شود، تکرارپذیری فرآیند و ایمنی اپراتور حفظ شود.

با سرمایه‌گذاری در فرهنگ تعمیر و نگهداری منظم، تولیدکنندگان می‌توانند زمان کار، عملکرد و بازگشت سرمایه پرس قالب‌گیری RTM خود را به حداکثر برسانند و اطمینان حاصل کنند که سنگ بنای تولید کارآمد برای سال‌های آینده باقی خواهد ماند.
