I. چرا استاندارد CE برای پرس های هیدرولیک کامپوزیت به ویژه مهم است؟
در زمینه تشکیل مواد کامپوزیت، پرس های هیدرولیک سروو کامپوزیت و پرس های قالب گیری فشاری به تجهیزات اصلی برای فرآیندهای قالب گیری فشرده تبدیل شده اند و معمولاً در ترکیب با آنها استفاده می شوند قالب های SMC برای تشکیل سیستم های قالب گیری کامل SMC.
با توسعه مداوم مواد کامپوزیت به سمت طراحی سبک وزن و یکپارچگی ساختاری، پرس های قالب گیری فشرده سازی کامپوزیت در حال حاضر به طور گسترده در بخش های زیر استفاده می شوند:
- کامیون و اتوبوس
- تجهیزات کشاورزی و ساختمانی
- تحرک الکترونیکی
- حمل و نقل ریلی
- مبلمان شهری، در میان دیگران
در این سناریوهای کاربردی، پرس های هیدرولیک نه تنها مسئول شکل دهی عملکرد هستند، بلکه به طور مستقیم با ایمنی اپراتور، پایداری عملیاتی طولانی مدت و انطباق کلی خط تولید مرتبط هستند. به همین دلیل، تعداد فزاینده ای از مشتریان اروپایی که برای اولین بار پرس های هیدرولیک کامپوزیت را از چین خریداری می کنند، روی یک سوال کلیدی تمرکز می کنند:
تفاوت های اساسی بین پرس های هیدرولیک مطابق با CE و پرس های هیدرولیک ساخته شده بر اساس استانداردهای داخلی چیست؟
باید تاکید کرد که نشانگذاری CE صرفاً یک برچسب گواهی نیست، بلکه یک سیستم ایمنی جامع است که در کل چرخه عمر یک ماشین اجرا میشود - از طراحی و ساخت تا نصب و بهرهبرداری.
II. تفاوت های اساسی در فلسفه طراحی
طبق استانداردهای داخلی، طراحی پرس هیدرولیک معمولاً بر اساس الزامات تولید مانند ظرفیت تناژ، راندمان شکل دهی، هزینه تجهیزات و زمان تحویل هدایت می شود. در حالی که این رویکرد برای بسیاری از محیطهای تولید محلی مناسب است، در درجه اول بر این تمرکز دارد که آیا دستگاه میتواند وظیفه تولید خود را کامل کند یا خیر.
در مقابل، پرس های هیدرولیک سرو کامپوزیت سازگار با CE باید کنترل ریسک را به عنوان یک محدودیت طراحی اصلی در نظر بگیرند و در عین حال الزامات عملکرد را برآورده کنند. چارچوب CE نیاز به سیستماتیک دارد ارزیابی ریسک در مرحله طراحی مفهومی، با راه حل های ساختاری یا در سطح سیستم که از قبل برای خطرات احتمالی در حین بهره برداری، نگهداری، راه اندازی و شرایط غیرعادی تعریف شده است، انجام شود.
این فلسفه "ایمنی با طراحی" به این معنی است که انطباق با CE را نمی توان صرفاً با افزودن قطعات پس از ساخت به دست آورد، بلکه باید از ابتدا در مفهوم کلی ماشین ادغام شود.
III. سه سیستم ایمنی هسته پرس های هیدرولیک مطابق با CE
از منظر اجرا، الزامات CE برای پرس های هیدرولیک کامپوزیت از طریق سیستم های ایمنی کاملاً تعریف شده به جای اصول انتزاعی محقق می شود. این الزامات عمدتاً در سه حوزه متمرکز است: ایمنی مکانیکی، ایمنی هیدرولیک و ایمنی الکتریکی ، که همه آنها به هم مرتبط و ضروری هستند.
ایمنی مکانیکی
بر اساس استانداردهای CE، هدف اولیه ایمنی مکانیکی کاهش قرار گرفتن پرسنل در مناطق خطرناک از طریق طراحی سازه است، به جای تکیه بر رویه های عملیاتی یا تجربه اپراتور. برای پرس های هیدرولیک کامپوزیت بزرگ با ضربات طولانی و نیاز به تعمیر و نگهداری مکرر، ایمنی مکانیکی بسیار مهم است.
طراحی مکانیکی مطابق با CE باید به طور سیستماتیک سناریوهای عملیاتی و نگهداری را در نظر بگیرد، مانند دسترسی ایمن به ماشین، ورود به مناطق مرتفع، و ایمن سازی مطمئن اجزای متحرک در طول سرویس. این الزامات مستقیماً بر طرح کلی دستگاه تأثیر میگذارد تا اینکه افزونههای اختیاری باشند.
اقدامات ایمنی مکانیکی CE معمولی عبارتند از:
- نردبان های ایمنی طراحی شده برای مطابقت با استانداردهای ارتفاع، شیب و عملکرد ضد لغزش
- سکوهای نگهداری بالا با نرده های محافظ ، ارائه حفاظت از سقوط در حین سرویس
- مسیرهای دسترسی و فواصل ایمنی را حفظ کنید ، اطمینان از فضای کافی برای جابجایی پرسنل و تخلیه اضطراری
- سیستم های قفل مکانیکی کشویی مانند دستگاه های قفل SITEMA، برای نگه داشتن ایمن اسلاید در طول تعمیر و نگهداری و جلوگیری از فرود ناخواسته

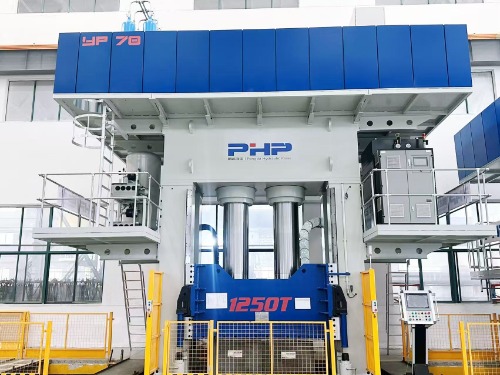

پلت فرم تعمیر و نگهداری برتر

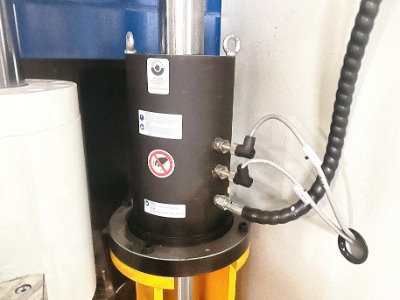

سیستم قفل کشویی
در مقایسه، مطبوعات استاندارد داخلی اغلب بیشتر به رویه های عملیاتی متکی هستند تا جداسازی ریسک ساختاری.
ایمنی هیدرولیک

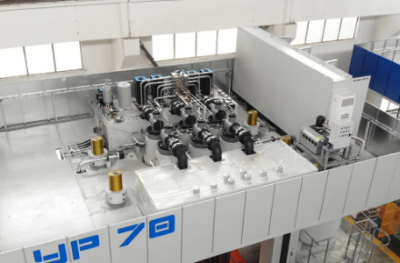

سیستم هیدرولیک هسته قدرت یک پرس هیدرولیک کامپوزیت و همچنین یک منطقه پرخطر است. تحت استانداردهای CE، سیستم های هیدرولیک نه تنها باید عملکرد را ارائه دهند، بلکه باید شفافیت را نیز در بر گیرند بدون خرابی رفتار
این بدان معنی است که حتی در شرایط شدید مانند پارگی شیلنگ، خرابی سوپاپ یا نقص کنترل، سیستم باید به طور پیش فرض در حالت ایمن باشد تا از حرکت کنترل نشده یا آسیب شخصی جلوگیری کند.
اقدامات ایمنی هیدرولیک معمولی CE عبارتند از:
- شیرهای ایمنی نصب شده روی سیلندرها جلوگیری از فرود سریع لغزش در صورت افت فشار
- زنجیر محافظ ترکیدگی برای شیلنگ های هیدرولیک ، محدود کردن شلاق شلنگ در صورت پارگی
- فشار اضافی و منطق کنترل حرکت ، اطمینان از رفتار ایمن تحت هر شرایطی

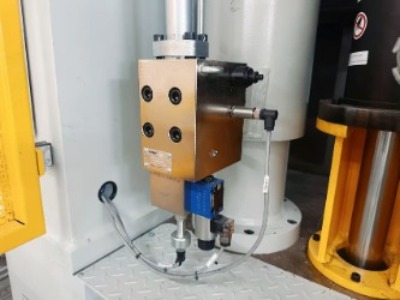

سوپاپ ایمنی

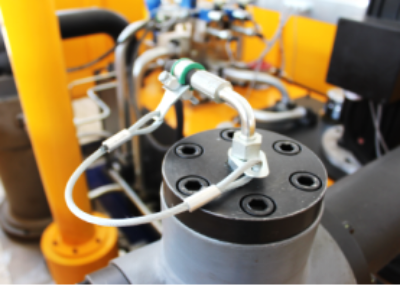

زنجیر محافظ در برابر انفجار
در برخی از پرس های استاندارد داخلی، چنین ویژگی های ایمنی ممکن است ساده یا حذف شوند و در عوض بر مدیریت مبتنی بر تجربه تکیه کنند.
ایمنی برق
ایمنی الکتریکی یکی از سیستماتیکترین و دقیقترین جنبههای انطباق با CE است و یکی از واضحترین تفاوتها را در مقایسه با ماشینهای استاندارد داخلی نشان میدهد. ارزیابی CE نه تنها بر کیفیت اجزا، بلکه بر یکپارچگی منطق ایمنی عملکردی نیز تمرکز دارد.
تنظیمات ایمنی الکتریکی CE معمولی عبارتند از:
- PLC های ایمنی با افزونگی و خود تشخیصی
- پرده های ایمنی نوع L برای حفاظت چند جهته از ناحیه قالب گیری
- اسکنرهای لیزری برای نظارت بر ناحیه پویا
- دکمه های توقف اضطراری ، بر اساس استانداردها قرار گرفته است
- برنامه های ایمنی کاملاً مستند و قابل تأیید ، اطمینان از قابلیت ردیابی و آزمایش پذیری

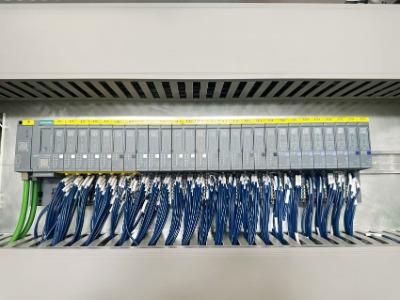

PLC ایمنی

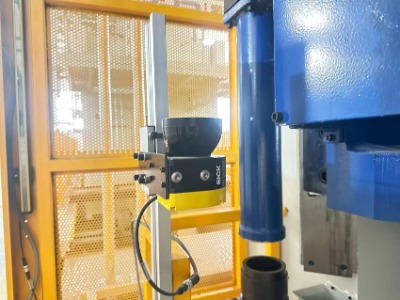

اسکنر لیزری

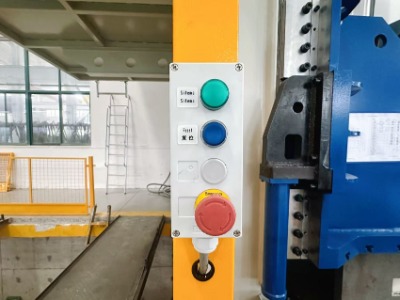

دکمه توقف اضطراری
پرده نور ایمنی نوع L
در حالی که کابینتهای کنترل ممکن است در ظاهر مشابه به نظر برسند، ارزیابیهای CE بر معماری منطق داخلی، افزونگی و سازگاری با مستندات فنی تاکید دارند.
IV. اسناد فنی و سیستم مسئولیت
انطباق با CE فراتر از ماشین فیزیکی است و شامل یک سیستم مستندات فنی کامل می شود. این اسناد نه تنها بخشی از الزامات تحویل هستند، بلکه برای انطباق در طول چرخه عمر تجهیزات نیز ضروری هستند.
یک فایل فنی کامل CE معمولاً شامل گزارشهای ارزیابی ریسک، شماتیکهای هیدرولیک و الکتریکی، دستورالعملهای بهرهبرداری و نگهداری، و اعلامیههای انطباق است. این اسناد نقش مهمی در ممیزی ها، تحقیقات تصادفات و تعیین مسئولیت دارند.
V. نتیجه گیری: پرس های هیدرولیک مطابق با CE به عنوان یک راه حل مهندسی سیستم
برای پرس های هیدرولیک سروو کامپوزیت (از جمله پرس های SMC، پرس های LFT-D، پرس های HP-RTM، پرس های GMT، و غیره)، انطباق با CE یک اضافه شدن ساده ویژگی های ایمنی پس از نصب نیست. در عوض، نشان دهنده a است فلسفه ایمنی کل نگر ، به طور سیستماتیک در طراحی ساختاری ماشین، عملکردهای ایمنی، منطق کنترل و سناریوهای کاربردی نهایی، با ارزیابی ریسک در هسته آن و هدایت شده توسط مقررات و استانداردها یکپارچه شده است.
برای customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
